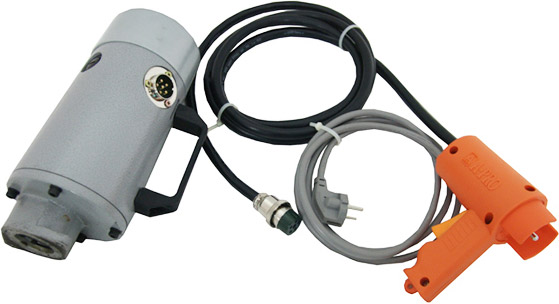

제품의 사양
제원
| 제원 |
| 220V |
단상 |
1,500W |
HZ 60/50 |
5,200rpm(Max) |
정역기능 |
| 스위치 손잡이에서 풀리맨 모터까지의 길이 |
250cm |
필요한 경우 별도 제작 가능 |
| 스위치 손잡이에서 전기 콘센트까지의 길이 |
180cm |
필요한 경우 별도 제작 가능 |
사용방법
- 풀리맨 CSW-3060 또는 CSW-3030 사용 도중 속도가 느려서 작업이 불편하다고 판단될 경우 추가로 부착이 가능합니다.
- 풀리맨 CSW-3060 또는 CSW-3030에 본 제품을 부착할 경우 11.5m/Min(무부하)가 가능합니다.
- 본 제품 부착시 속도감이 있으므로 본체와 하중물과 최소 30cm 이상의 간격을 두고 멈추어 주십시오.
- 스위치의 연결선 길이는 작업 환경에 따라 별도의 길이로 주문 가능합니다.
- 필요한 경우 비상 스위치의 추가 부착이 가능합니다.
6P선 스위치 결선 방법
| 번호 |
전선색상 |
| 1 |
빨간색 |
| 2 |
하얀색 |
| 3 |
검은색 |
| 4 |
청색 |
| 5 |
노란색 |
| 6 |
녹색 |
7P선 스위치 결선 방법
| 번호 |
전선색상 |
| 1 |
빨간색 |
| 2 |
하얀색 |
| 3 |
갈색 |
| 4 |
청색 |
| 5 |
노란색 |
| 6 |
검은색 |
| 어스선 |
녹색 |
